Цепь однорядная типа ПР

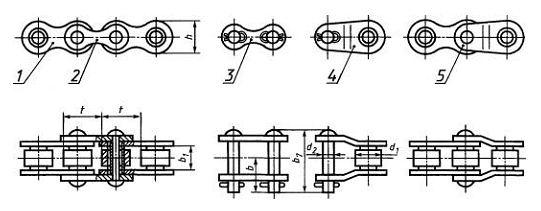

Цепь типа ПР   :   1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено
Обозначение цепи Шаг Диаметр ролика Ширина между внутренними пластинами Диаметр валика Длина валика Ширина внутренней пластины   Разрушающая нагрузка Вес 1 метра
ГОСТ 13568-97 DIN ISO ANSI t d1 b1 min d2 b7 max h max   А Q min
      мм мм мм мм мм мм   мм кН
ПР-8-4,6 05В-1 - 8 5 3 2,31 12 7,5   4,6 0,2
ПР-9,525-9,1 06В-1 - 9,525 6,35 5,72 3,28 17 8,5   9,1 0,45
ПР-12,7-10-1 82 - 12,7 7,75 2,4 3,66 Ю.5 10.00   10 0,3
ПР-12,7-9 81 - 12,7 7,75 3,3 3,66 12 10   9 0,35
ПР-12,7-18,2-1 86 - 12,7 8,51 5,4 4,45 19 11,8   18,2 0,65
ПР-12,7-18,2 08В-1 - 12,7 8,51 7,75 4,45 21 11,8   18,2 0,75
ПР-15,875-23-1 101 - 15,875 10,16 6,48 5,08 20 14,8   23 0,8
ПР-15,875-23 10В-1 - 15,875 10,16 9,65 5,08 24 14,8   23.0 1
ПР-19,05-31,8 12А-1 60 19,05 11,91 12,7 5,94 33 18.20   31,8 1,9
ПР-19,05-37,8* - - 19,05 11,91 12,7 5,94 33 18,2   37,8 1,9
ПР-19,05-40** - - 19,05 ноя.91 12,7 5,94 33 18.20   40.0 1,5
ПР-25,4-60 16А-1 80 25,4 15,88 15,88 7,92 39 24,2   60 2,6
ПР-25,4-65* - - 25,4 15,88 15,88 7,92 39 24,2   65 2,6
ПР-25,4-70** - - 25,4 15,88 15,88 7,92 39 24,2   70.0 2,5
ПР-31,75-89 20А-1 100 31,75 19,05 19,05 9,53 46 30,2   89 3,8
ПР-35-50*** - - 35 22 22.00 9 44 24.00   50 3,1
ПР-38,1-127 24А-1 120 38,1 22,23 25,4 11,1 58 36,2   127 5,5
ПР-44,45-172,4 28А-1 140 44,45 25,4 25,4 дек.70 62 42,4   172,4 7,5
ПР-50,8-227 32А-1 160 50,8 28,58 31,75 14,27 72 48,3   227 9,7
ПР-63,5-354 40А-1 200 63,5 39,68 38,1 19,84 89 60,4   354 16
ПР-103,2-650 - - 103,2 46 49 24 124 65   650 28,5



Цепь двурядная типа 2ПР

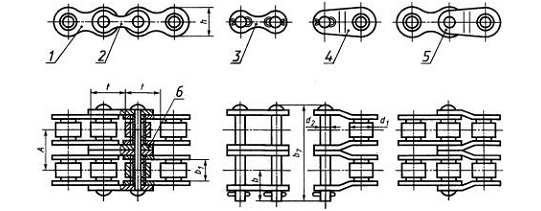

Цепь типа 2ПР:    1 - внутреннее звено; 2- наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено;

6 - промежуточная пластина
Обозначение цепи Шаг Диаметр втулки Ширина между внутренними пластинами Диаметр валика Длина валика Ширина внутренней пластины Поперечный шаг Разрушающая нагрузка Вес 1 метра
ГОСТ 13568-97 DIN ISO ANSI t d1 b1 min d2 b7 max h max А Q min q
      мм мм мм мм мм мм мм кН кг/м
2ПР-12,7-31,8 08В-2 - 12,7 8,51 7,75 4,45 35 11,8 13,92 31,8 1,4
2ПР-15,875-45,4 10В-2 - 15,875 10,16 9,65 5,08 41 14,8 16,59 45,4 1,9
2ПР-19,05-64 12А-2 60-2 19,05 11,91 12,7 5,96 53,4 18,08 22,78 64 2,9
2ПР-19,05-72* - - 19,05 11,91 12,7 5,94 54,4 18,2 25,5 72 3,3
2ПР-19,05-75** - - 19,05 11,91 12,7 5,94 53,4 18,2 22,78 75 3
2ПР-25.4-114 16А-2 80-2 25,4 15,88 15,88 7,92 68 24,2 29,29 114 5
2ПР-25.4-130*** - - 25,4 15,88 15,88 7,92 68 24,2 29,29 130 5
2ПР-25.4-140** - - 25,4 15,88 15,88 7,92 68 24,2 29,29 140 5
2ПР-31.75-177 20А-2 100-2 31,75 19,05 19,05 9,53 82 30,2 35,76 177 7,3
2ПР38.1-254 24А-2 120-2 38,1 22,23 25,4 11,1 104 36,2 45,44 254 11
2ПР-44.45-344 28А-2 140-2 44,45 25,4 25,4 12,7 110 42,24 48,87 344,8 14,4
2ПР-50,8-453,6 32А-2 1602 50,8 28,58 31,75 14,27 130 48,3 58,55 453,6 19,1



Цепь трехрядная типа 3ПР

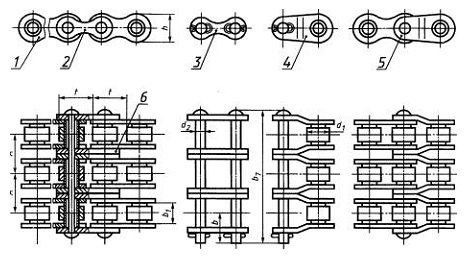

Цепь типа 3ПР:  1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено;

6 - промежуточная пластина
Обозначение цепи Шаг Диаметр втулки Ширина между внутренними пластинами Диаметр валика Длина валика Ширина внутренней пластины Поперечный шаг Разрушающая нагрузка Вес 1 метра
ГОСТ 13568-97 DIN ISO ANSI t d1 b1 min d2 b7 max h max А Q min q
      мм мм мм мм мм мм мм кН кг/м
ЗПР-12,7-45,4 08В-3 - 12,7 8,51 7,75 4,45 50 11,8 13,92 45,4 2
ЗПР-15,875-68,1 10В-3 - 15,875 10,16 9,65 5,08 57 14,8 16,59 68,1 2,8
ЗПР-19,05-96 12А-3 60-3 19,05 11,91 12,7 5,96 76,2 18,08 22,78 96 4,3
ЗПР-25,4-171 16А-3 80-3 25,4 15,88 15,88 7,92 98 24,2 29,29 171 7,5
ЗПР-31,75-265,5 20А-3 100-3 31,75 19,05 19,05 9,53 120 30,2 35,76 265,5 11
ЗПР-38,1-381 24А-3 120-3 38,1 22,23 25,4 11,1 150 36,2 45,44 381 16,5
ЗПР-44,45-517,2 28А-3 140-3 44,45 25,4 25,4 12,7 160 42,24 48,87 517,2 21,7
ЗПР-50,8-680,4 32А-3 160-3 50,8 28,58 31,75 14,27 190 48,3 58,55 680,4 28,3



Цепь четырехрядная типа 4ПР

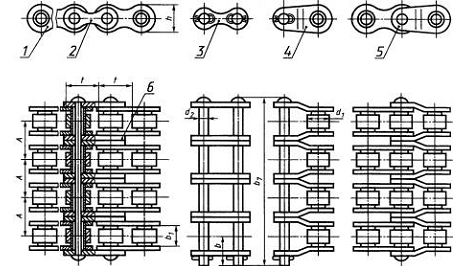

Цепь типа 4ПР:  1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено; 6 - промежуточная пластина
Обозначение цепи Шаг Диаметр втулки Ширина между внутренними пластинами Диаметр валика Длина валика Ширина внутренней пластины Поперечный шаг Разрушающая нагрузка Вес 1 метра
ГОСТ 13568-97
 		 DIN ISO
 		 ANSI
 		 t d1 b1 min d2 b7 max h max А Q min q
мм мм мм мм мм мм мм кН кг/м
4ПР-19,05-128 12А-4 60-4 19,05 11,91 12,7 5,94 101,9 18,08 22,78 128 5,75
4ПР-19,05-155* - - 19,05 11,91 12,7 5,94 101,9 18,2 25.50 155 6,8
4ПР-25.4-228 16А-4 80-4 25,4 15,88 15,88 7,92 129,9 24,2 29,29 228 10,9
4ПР-31,75-355 20А-4 100-4 31,75 19,05 19,05 9,53 157,5 30,2 35,76 355 14,7
4ПР-38,1-508 24А-4 120-4 38,1 22,23 25,4 11,1 197,1 36,2 45,44 508 22
4ПР-50.8-900 32А-4 160-4 50,8 28,58 31,75 14,27 252,3 48,3 58,55 900 38
